工程顯示系列 > 液晶拼接處理器

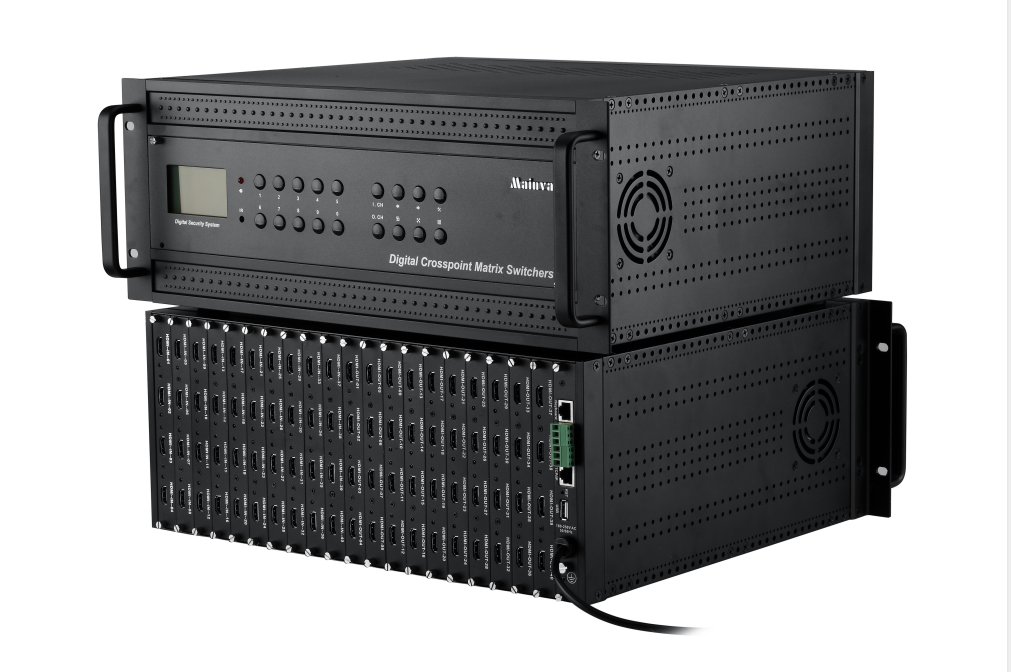

HDMI矩陣切換主機

產品型號：YXD-HDMI

HDMI高清切換主機支持HDMI 1.3a、HDCP 1.3、和DVI 1.0協議；支持12位色深的所有HDTV分辨率包括1080p/60，以及高達1920*1200的PC的分辨率；支持對最高達35米的長線輸入作自動均衡，對長距離的HDMI電纜進行補償，減少所需附加的輸入信號處理設備數量。

分享到：

HDMI高清切換主機可以將多路HDMI視音頻信號快速切換到一路或多路輸出通道；帶有斷電現場保護，具有紅外線接收功能；可以采用遙控器、PC機、鍵盤控制器配合使用；輸入/輸出接口均采用HDMI接口（A型19針，母頭）。
切換規模：4×1；4×4；8×8；16×16~64×64，最大可至128×128。

應用范圍：高清視頻多屏顯示系統，可視指揮調度，平安城市，廣播電視系統，醫學示教系統，衛星測繪,視頻會議及視頻監控等需求高品質數字視頻顯示領域

設備特性：

◆·支持多路HDMI視頻輸入，多路HDMI輸出與及嵌入式多通道數字音頻信號的交叉切換；
◆與包括1080p/60的所有HDTV分辨率和高達1920*1200的PC的分辨率兼容；
◆·長線輸入自動均衡——確保能對每個輸入進行獨立的自動的補償由于長距離傳輸或者使用低質量線村造成的信號損耗；
◆·支持HDMI 1.3a、HDCP 1.3、與及DVI 1.0協議。支持高色深，以及高達2.25Gbps速率；
◆·HDCP兼容——確保有內容保護的媒體能正常顯示與其它HDCP兼容設備的協同使用；
◆·支持按鍵、紅外控制、RS485及以太網等多控制方式，LCD顯示屏顯示操作信息；
◆·強大的存儲功能，可存儲和調用多個預存的切換模式；
◆·具有掉電記憶功能，帶有斷電現場保護功能；
◆·內置國際通用電源；

◆·標準工業機箱,安裝方便,操作快捷；

視頻	協議	支持HDCP1.3協議，支持HDMI1.3協議，兼容DVI1.0協議
	增益	0 dB
	像素帶寬	165MHz, 全數字
	接口帶寬	2.25Gbps,全數字
	最大支持分辨	Normal-PC：1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit, HDTV：1920x1080P@60_36bit
	位時鐘抖動	<0.15 Tbit
	位上升時間	<0.3Tbit (20%--80%)
	位下降時間	<0.3Tbit (20%--80%)
	最大傳輸延時	5nS(±1nS)
	切換速度	200 ns(最長時間)
	信號類型	HDMI 1.3規范中的 HDMI-A全數字 T.M.D.S.信號
	最大傳輸延時	5nS(±1nS)
	切換速度	200 ns(最長時間)
	信號類型	HDMI 1.3規范中的 HDMI-A全數字 T.M.D.S.信號

	接口	HDMI－A型，19針，母頭
	信號強度	T.M.D.S +/- 0.4Vpp
	最小/最大電平	T.M.D.S 2.9V/3.3V
	輸入EDID	EDID現場可擦寫
輸出	阻抗	75Ω
	最大直流偏置誤差	15mV
	建議最大輸入距離	小于20米，在1920x1200@60時（推薦使用認證過的HDMI專用線材，如Molex TM 的線材）
	接口	HDMI接口，19針，母頭
	最小/最大電平	T.M.D.S. 2.9V/3.3V
	阻抗	75Ω
	建議最大輸出距離	小于10米，在1920x1200@60時（推薦使用認證過的HDMI專用線材，如Molex TM 的線材）
RS232控制	控制口結構	RJ-45母接口
設備規格	電源/功率	100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源；功率：根據機箱大小及設備路數決定
	溫度/濕度	儲存、使用溫度: -20°~ +70°C; 濕度:10%~90%

注意事項
1. 在使用本機前，必須閱讀并理解所有使用指示。
2. 必須妥善保存使用說明書，以備將來之需要。
3. 必須嚴格遵守本機其使用說明書上的警告指示。
4. 操作時必須遵照所有使用說明。
5. 請勿使用制造商沒有推薦的附設裝置，不恰當地使用設置可能會發生意外故障。
6. 在把AC電源線接到電源插座之前，請檢查監視器的電壓源要求是否合適本地電源供應條件，如果您不能確定使用電源的類型，請與經銷店或當地的電力部門聯系。
7. 不要用任何物品壓迫或纏繞電源線。破損的電源線會導致觸電或引起火災。
8. 請勿試圖自行維修本機，由于本機內有高壓裝置和其他易損壞器件，會對人體或監視器本身造成各種危害，請務必讓專業維修員進行維修。
9. 請勿觸摸使用說明書中沒有提及的控制部件。對使用說明中沒有提及的控件部件進行不適當的調整會損壞本機，也會增加專業技術人員的維修工作量。
10. 本機需要更換配件時，請向維修人員確認使用制造商指定的或性能與原件相同的配件。配件使用不當會導致火災、觸電、監視器損壞等危險。
11. 若要將本機掛裝在墻上或吊在天花板上時，請按照制造商推薦的方法進行安裝。
12. 清潔本機前，先拔掉電源。請使用略濕的抹布清潔本機。清潔時請勿使用液體清潔劑或噴霧清潔劑。
13. 長時間不使用本機時，請拔出交流電源插頭。
14. 本機的液晶面板使用敏感材料制造，不要用任何物品碰擊液晶監視器。如果本機從高處掉落或受到撞擊，液晶面板有可能會破裂。此時請立即停止使用本機。
15. 每次開關時間間隔不小于2秒。

服務有效期：
主機3個月包換，一年內保修。電源適配器：一年。
自購買之日起3個月內所購機器出現任何質量問題，在機器外殼、屏無刮花，劃傷現象給予免費更換新機器，來回運費由公司承擔，自購買之日3個月后的機器需返廠維修，運費各自承擔一程，超出保修期的機器，需收更換配件的費用，來回運費由客戶承擔。　

三包有效期的確認：
1) 三包有效期自開具發票之日起計算，扣除因修理占用、無零配件待修延誤；
2) 三包有效期的最后一天為法定休假日的，以休假日的次日為三包有效的最后一天；
3) 用戶不能提供發票和三包憑證等有效證據，依照主機機身號顯示的出廠日期后的第90日
為三包有效期的起始日期；
4) 維修后產品三包有效期的延續；
5) 享受“三包”服務后產品，在原始三包有效的剩余時間內或自修復之日起90天內，以時
間長者為準，享有“三包”服務；
6) 換貨后，三包有效期自換貨之日起重新計算，應在發票背面加蓋印章，注明更換日期，
并提供新的三包憑證。
合理的收費修理：
1) 超過三包有效期的；
2) 無三包憑證及有效發票的，但能夠證明在三包有效期內的除外；
3) 三包憑證上的內容與實物標識不符或者涂改的；
4) 未按產品使用說明書要求使用、維護、保養而造成損壞的；（特別注意不要發生進水摔壞
及其他人為損壞）；
5) 非雅迅達指定售后服務點拆動、維修造成損壞的；
6) 因不可抗力造成損壞的（包含雷擊，火災，地震等）；
7) 保修產品向本公司維修部門或其授權的維修點交送及取回的費用由用戶與我公司分擔來
回各自費用；
8) 所有被維修替換下來的零件、部件和附件等歸本公司所有；
9) 本公司對于產品故障，不負除保修之外的其他賠償責任；
10) 本公司不承擔、也不授權其經銷商或代理人或授權的服務網點承擔任何超出保修條款規
定的權利和義務的其他權利和義務。
“三包”服務的條款
1) 售出之日起7日內，主機出現性能故障的，用戶可以選擇退貨、換貨或者修理。
2) 自售出之日起第8日至365日內，主機出現性能故障的，消費者可以選換貨或者修理。
3) 在三包有效內，主機出現性能故障，經兩次修理，仍不能正常使用的，憑三包證中的維
修記錄，免費更換同型號同規格的主機。
4) 在三包有效期內，并自送修之日起超過60日未修好的，憑發貨票和三包憑證中修理者提
供的維修記錄，免費更換同型號同規格的主機。
